这里都是精品熟女内射_本站采用了午国产午夜_黄色三级片免费进入_亚洲午夜精品黄色_国内2018视频在线观看_久热99热这精品免费_2021蜜芽在线观看免费_欧美一级特黄大片在线观看_性偷窥tube凸凹视频_亚洲AV玩弄放荡人妇

溴系阻燃劑
您所在的位置:首頁/產(chǎn)品展示/溴系阻燃劑/聚(丙烯酸五溴芐基酯)

聚(丙烯酸五溴芐基酯)

發(fā)布時間:2024-07-04 作者:山東日興新材料股份有限公司 瀏覽量:977

產(chǎn)品介紹

RX-1025 聚(丙烯酸五溴芐基酯)

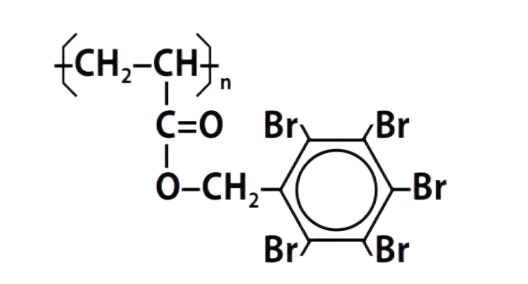

化學(xué)式

產(chǎn)品身份信息

中文品名:聚(丙烯酸五溴芐基酯)

英文品名:Poly (pentabromobenzyl acrylate)

CAS號碼:59447-57-3

其他名稱:PBB-PA,FR-1025

產(chǎn)品用途

RX-1025聚(丙烯酸五溴芐基酯)是一種高分子聚合物阻燃劑,它特別適用于PET,PBT,尼龍等材料的阻燃,尤其適合于薄壁、結(jié)構(gòu)復(fù)雜、高流動性、高韌性、高綜合性能的場合。相比其它用于PBT或尼龍的溴系阻燃劑,RX-1025不僅可以賦予基體樹脂很好的阻燃性,同時它還會減少、抑制熔滴的發(fā)生,具有不惡化材料的力學(xué)性能、且耐遷移、不起霜、低毒、熱穩(wěn)定性高,并且具有良好的加工性能和分散性等特點。

主要指標(biāo)

項目

指標(biāo)

外觀

白色或類白色粉末

溴含量

70%

熔點

190℃-220℃

熱失重 5%

315℃

PH

6-9

*所有接觸、使用該材料的人員必須將其作為工業(yè)化學(xué)品處理,佩戴防護設(shè)備并遵守MSDS中所述的預(yù)防措施。

包裝和儲存

可依據(jù)客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲存在干燥、通風(fēng)良好的區(qū)域。保持容器密封。遠(yuǎn)離熱源、火花和火焰。遠(yuǎn)離不相容物質(zhì)。遵循有關(guān)碼垛、捆扎、收縮包裝和/或堆放的倉儲做法。

配方推薦 *配方來源于資料文獻(xiàn),非本公司實驗所得

配方

PBT

48%

玻璃纖維

30%

次磷酸鋁

7.5%

RX-1025

14.1%

聚四氟乙烯

0.5%

抗氧劑Irganox1010

0.2%

性能

UL-94等級

V-0(0.4mm,0.8mm)

灼熱絲起燃溫度(GWIT)

900℃

伊佐德缺口沖擊強度

49(J/m)

拉伸模量

13293MPa

拉伸強度

109MPa

斷裂伸長率

2%

熱變形溫度(HDT)

202℃

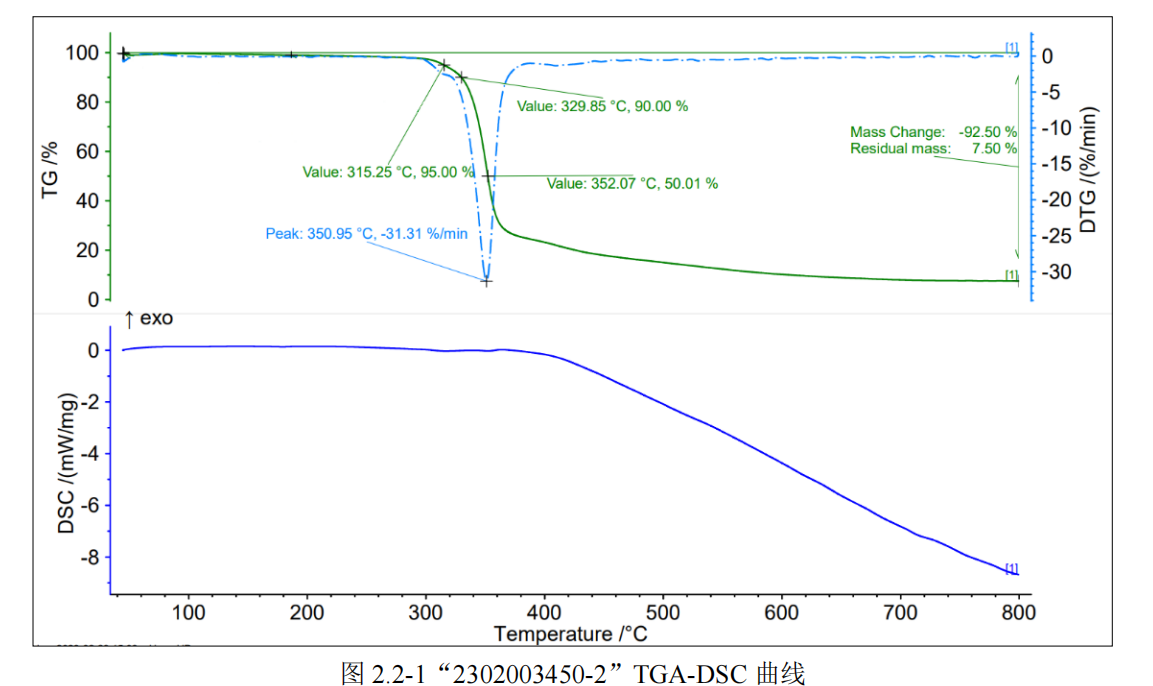

RX-1025 聚(丙烯酸五溴芐基酯)熱失重圖
RX-1025 TGA.png


相關(guān)知識

聚(丙烯酸五溴芐基酯)(CAS 59447-57-3) 在PBT材料中的阻燃應(yīng)用



摘要:本文探討了聚(丙烯酸五溴芐基酯)(PBB-PA) 作為**阻燃劑在聚對苯二甲酸丁二醇酯 (PBT) 材料中的應(yīng)用。研究表明,通過添加PBB-PA可以顯著提升PBT的阻燃性能,使其適用于阻燃性要求較高的高性能應(yīng)用。結(jié)果顯示,PBB-PA增強了材料的熱穩(wěn)定性和阻燃性,同時保持了其機械性能,表明PBB-PA是用于阻燃PBT復(fù)合材料的有前景的添加劑。



引言:聚對苯二甲酸丁二醇酯 (PBT) 是一種具有優(yōu)異機械性能、尺寸穩(wěn)定性和電絕緣性的熱塑性工程聚合物。然而,其固有的可燃性限制了其在電氣和電子等需要防火**的領(lǐng)域的應(yīng)用。為了解決這一限制,通常通過加入阻燃劑來提高PBT的阻燃性能。聚(丙烯酸五溴芐基酯)(PBB-PA) 作為一種溴化阻燃劑,因其高溴含量和與各種聚合物基質(zhì)的兼容性而成為一種有效的添加劑。本文研究了PBB-PA在PBT材料中的應(yīng)用,評估了其對阻燃性、熱穩(wěn)定性和機械性能的影響。



材料與方法:

聚對苯二甲酸丁二醇酯 (PBT)

聚(丙烯酸五溴芐基酯)(PBB-PA, CAS 59447-57-3)

添加劑(例如抗氧化劑、加工穩(wěn)定劑)

阻燃PBT的制備:通過熔融共混法將不同濃度的PBB-PA與PBT混合,采用雙螺桿擠出機進(jìn)行混合,確保阻燃劑在PBT基質(zhì)中的均勻分散。擠出后,復(fù)合材料冷卻、切粒,并模壓成測試樣品以供進(jìn)一步分析。



表征:

阻燃性能:通過UL-94垂直燃燒測試和極限氧指數(shù)(LOI)測試評估PBB-PA改性PBT的阻燃性能。這些測試衡量了材料的點火抵抗能力和持續(xù)燃燒的能力。

熱穩(wěn)定性:通過熱重分析 (TGA) 評估PBT復(fù)合材料的熱穩(wěn)定性,記錄降解的起始溫度和降解溫度,以評估PBB-PA對PBT熱性能的影響。

機械性能:通過拉伸、彎曲和沖擊測試,確定PBB-PA對PBT復(fù)合材料機械性能的影響。


結(jié)果與討論:

將PBB-PA加入PBT后,顯著增強了其阻燃性能。UL-94測試表明,阻燃PBT達(dá)到了V-0等級,意味著其具有快速自熄性能且無滴落燃燒顆粒。LOI值也有所提高,進(jìn)一步證實了PBB-PA提升的阻燃性能。

熱重分析顯示,添加PBB-PA提高了熱降解的起始溫度,表明熱穩(wěn)定性得到了增強。在燃燒過程中,PBB-PA促進(jìn)了炭層的形成,該炭層充當(dāng)了屏障,減緩了火焰與材料之間的熱量和質(zhì)量傳遞。

機械測試顯示,阻燃PBT復(fù)合材料保持了良好的機械性能,與純PBT相比,拉伸強度和沖擊強度僅有輕微下降。這種對機械性能的影響使PBB-PA成為適合阻燃與機械完整性要求并存應(yīng)用的理想阻燃劑。



結(jié)論:

研究證實了聚(丙烯酸五溴芐基酯)(PBB-PA) 作為聚對苯二甲酸丁二醇酯 (PBT) 材料阻燃劑的有效性。添加PBB-PA顯著提高了PBT的阻燃性能和熱穩(wěn)定性,使其適用于如電子和汽車等要求防火**的高性能應(yīng)用。此外,PBT復(fù)合材料的機械性能僅受到輕微影響,表明PBB-PA是開發(fā)阻燃PBT材料的有前途的添加劑。
